常見的熱水回水管走法多種圖解

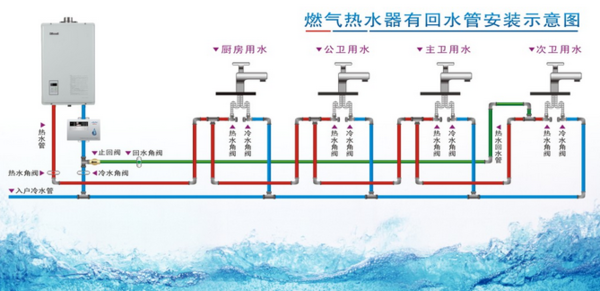

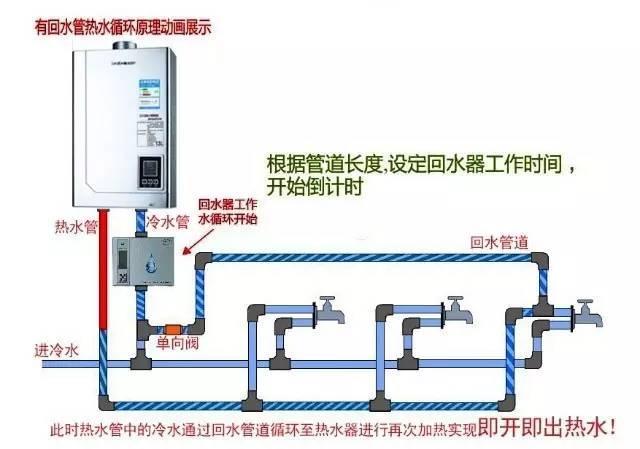

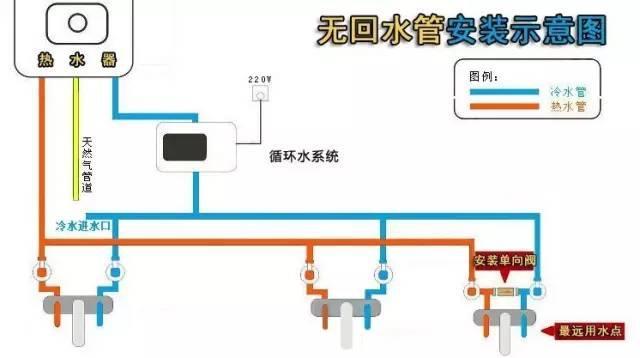

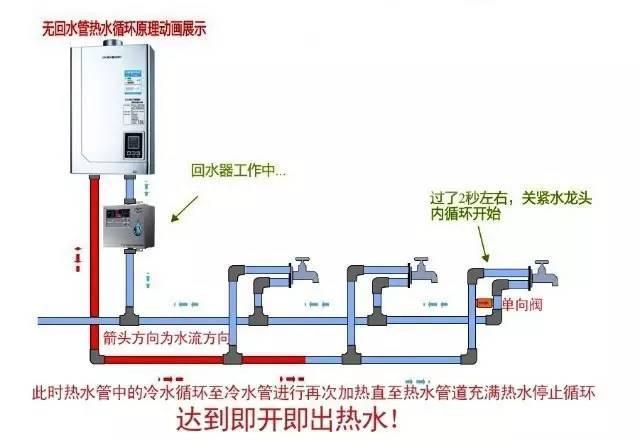

熱水循環節能設備有無預埋回水管都可以安裝，只是安裝方式不同而已，使用效果一樣。無回水管：通常在熱水管道的最遠處的洗手盆下面加裝一套止回閥（單向閥，只往一邊流水，不回流），通過江特冷水管回流到熱源設備進行加熱，達到循環效果。有回水管：安裝時在回水管的最末端加裝一個止回閥連接到冷水管，直接回抽熱水管的冷水到熱源設備進行加熱，達到循環效果。

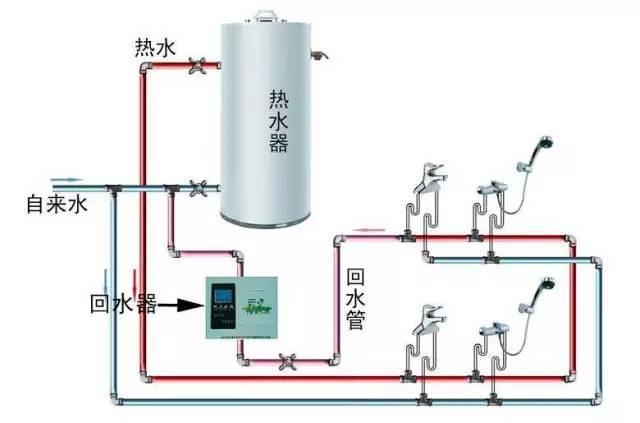

2.回水管，就是在熱水管的最末端連接一條管路延伸到執水管的旁邊，俗稱回水管?；厮芨鸁崴芫褪且粭l管，實質就是把熱水管延長。

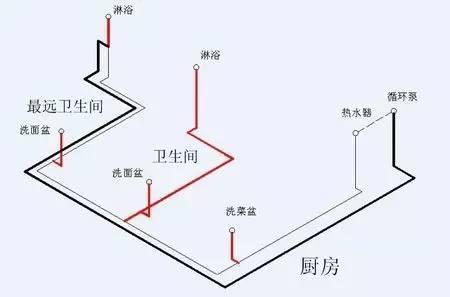

熱水循環泵的設置方法：

家用熱水循環系統（俗稱：即熱寶、回水器、熱水速達器、循環水、熱水循環器、熱水預熱器、預熱循環系統有預埋回水管、無預埋回水管等多種形式）是解決由于中央熱水系統管路較長，導致用熱水之前不能及時用上適宜溫度的熱水（俗稱：放冷水）的一種的水循環裝置。江特家庭熱水循環系統的概念：無需等待，即時熱水，節水節能，家居環保！一般家裝設計在有多個熱水點時，需要安裝多臺熱水器，或甚至有的設計成每一個衛生間和廚房安裝一臺熱水器。

一這樣設計會導致出現以下缺點：

1、如果安裝二臺、三臺或更多臺熱水器，不僅多支出設備購買成本，而且多臺熱水器占用較大地方，不僅影響美觀，而且浪費空間。

2、只裝一臺熱水器的情況下，由于多個取水點距離熱水器太遠，每次用熱水時都要放掉很多冷水，不僅浪費水資源，而且要等很長時間。實際上人們居住的主要目的就是提高生活品質，提高生活舒適度。如果與朝夕相處的生活熱水使用不便，生活舒適度的提高將大打折扣。因此，在裝修時如何設計生活熱水顯得尤其重要了。

二、家庭多點供應熱水的最佳解決方案：設計安裝生活熱水循環系統，使家用熱水賓館化，是目前及時供應熱水的最佳解決方案。

該方案的優點是：

1、一開水龍頭就有熱水，迅速及時，無需等待。

2、 節省自來水，減少水資源浪費。由于水管中的冷水很少，打開水龍頭時浪費的冷水較少。

3、 節省家庭空間。由于中央熱水器或儲水罐一般放在陽臺上或地下室等地方，不占用日常的家庭生活空間，美化居室。
