304/316L不銹鋼水管焊接操作要點解析

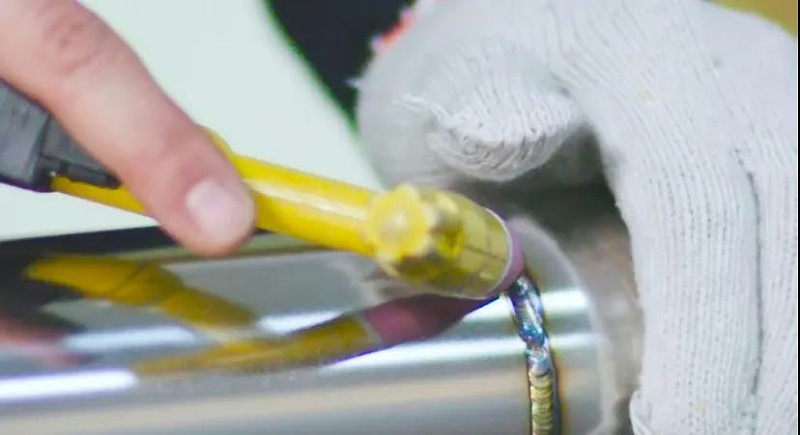

1.采用垂直外部特性的電源，直流采用正極（焊絲連接至負極）。 304不銹鋼管

2，一般適用于6mm以下的薄板焊接，焊縫形狀美觀，焊接變形小。

3.保護氣體為氬氣，純度為99.99％。當焊接電流為50?50A時，氬氣流量為8?0L / min，當焊接電流為50?250A時，氬氣流量為2?5L / min。

4.鎢極從氣嘴伸出的長度最好為4?5mm，對于角焊等屏蔽性較差的地方，最好為2?3mm，對于深槽最好為5?6mm。噴嘴到工件的距離一般不大于5mm。

5.為了防止出現(xiàn)焊接氣孔，鐵銹，油漬等，必須在304不銹鋼管的焊接部位進行清理。

6.對于焊接電弧長度，焊接普通鋼時最好為2?4mm，焊接304不銹鋼管時最好為?3mm。如果時間太長，則保護效果不好。

7.為了防止底部焊道的背面被氧化，背面也需要用氣體保護。

8.為了使氬氣良好地保護焊池并促進焊接操作，鎢極中心線與304不銹鋼管之間的焊縫工件通常應保持80?85°的角度，填充焊絲與工件表面之間的角度應盡可能大。地面很小，通常約為0°。

9.防風和通風。在多風的地方，請采取措施堵網，而在室內，則應采取適當?shù)耐L措施。
