產品規格：
| 公稱通徑 | 外徑 |
| DN65 | 65 |
| DN80 | 89 |
| DN100 | 108 |
| DN125 | 133 |
| DN150 | 159 |
| DN200 | 219 |
| DN250 | 273 |
| DN300 | 325 |
| 其它的規格可以根據客人要求定做 | |
產品特點：
溝槽式是我國在20世紀90年代依據國外資料研制開發的一種新型連接方式，是在管材、管件等連接部位加工成環形溝槽，用卡箍件、橡膠密封圈和緊固件式快速接頭。
溝槽式管件的特點主要體現在：
1、安裝速度快；2、可靠；3、安裝簡易；4、經濟。

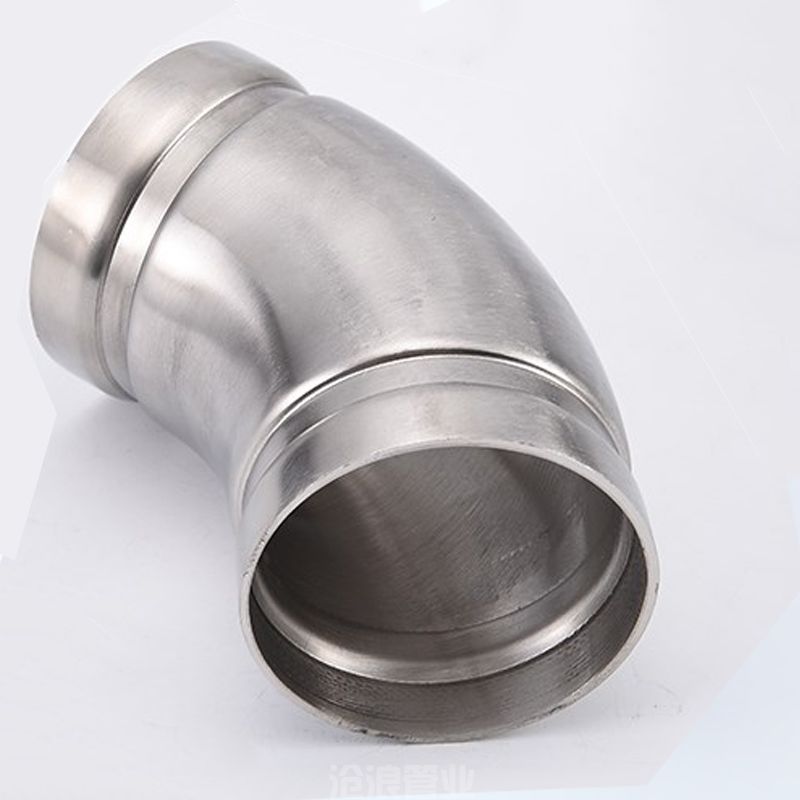

我公司生產的溝槽式卡箍管件主要應用于DN1OO以上的管材之間的連接，在大口經管材連接方式上具有優勢，以配套雙卡壓式管道系統的應用。
溝槽式產品標準：
1、管材符合GB-T12771《流體輸送用不銹鋼焊接鋼管》；
2、工作壓力：≤1.6MPA；
3、薄壁不銹鋼管道連接時，先將被連接鋼管的端部用專業廠提供的滾槽機加工出溝槽。對接時，接卡箍（內壁包裹密封圈）卡入溝槽內，使用力矩板手對稱擰緊卡箍上的螺栓，起密封和堅固作用；
4、卡箍分剛性和撓性?xún)深?lèi)，按實際需要選擇；
5、密封圈材質：三元乙丙膠、氯化丁基，其性能符合HG/T3091的規定；
6、本產品執行CJ/T156標準；
7、安裝標準：CECS151:2003《溝槽式連接管道技術規程》。

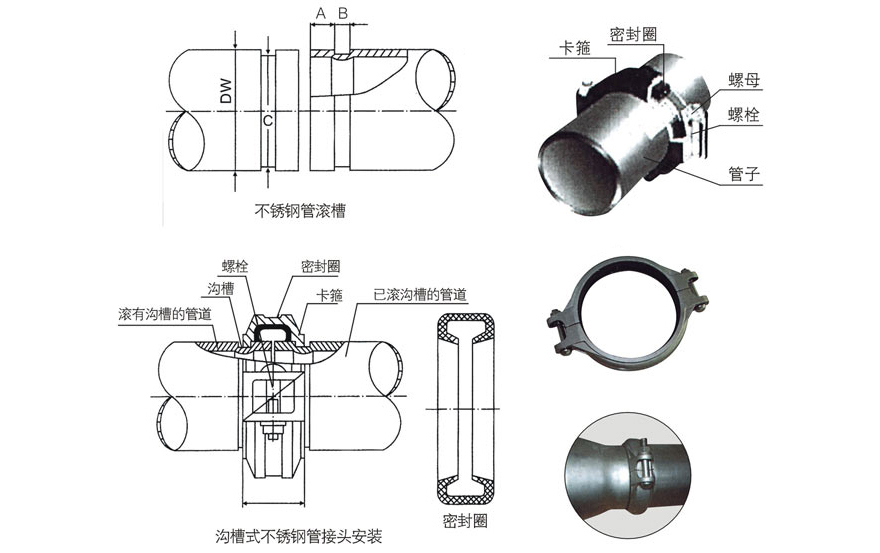

安裝示意圖
溝槽式不繡鋼管材：
| 序號 | 公稱通徑DN(mm） | 規格(外徑×壁厚)(mm) |
| 1 | DN65 | 76×2 |
| 2 | DN80 | 89×2 |
| 3 | DN100 | 108×2 |
| 4 | DN125 | 133×2.5 |
| 5 | DN150 | 159×2.5 |
| 6 | DN200 | 219×3.0 |
| 7 | DN250 | 273×4.0 |
| 8 | DN300 | 325×4.0 |
| 其它的規格可以根據客人要求定做 | ||
